Krátká charakteristika

Komínový systém UNI*** PLUS je vícevrstvý komínový systém se zadním odvětráním. Je vhodný pro připojení spotřebičů na pevná, kapalná a plynná paliva. Jedná se o komín odolný vůči vlhkosti a může být proto v kombinaci s běžnými spotřebiči paliv plánovitě provozován v mokrém provozním režimu. Je určen pro podtlakový provoz.
Konstrukčně je složen z komínové tvárnice, izolační rohože a keramické vložky typ UNI***.

Komínový systém UNI*** PLUS je použitelný pro všechny druhy paliv a běžných spotřebičů, které nevytvářejí ve spalinové cestě přetlak odváděných spalin a to jak v suchém, tak i v mokrém provozu. Vzhledem k tomu, že firma Schiedel reagovala na současné trendy ve vývoji kondenzační techniky zavedením nových speciálních komínových systémů které jsou prioritně určeny právě pro připojení nízkoteplotních a kondenzačních kotlů, použití systému UNI*** PLUS v kombinaci s kondenzačními spotřebiči již nedoporučujeme. Tomu odpovídá i nový systém poskytování záruk.

Vlastnosti a použití

Schiedel UNI*** PLUS je z hlediska druhu paliva univerzálním systémem, určeným pro rodinné domy, bytovou a průmyslovou výstavbu.

Komínový systém Schiedel UNI*** PLUS je ve stejné podobě použitelný, jak pro kotle na lehké topné oleje nebo plyn s nízkými teplotami spalin (svýjimkou kondenzačních spotřebičů), tak pro krby nebo kamna na pevná palivas vysokými teplotami spalin.

Nutnou podmínkou pro dlouhodobou spolehlivost všech třísložkových komínů je správná funkce tzv. zadního odvětrání, která odvádí případnou vlhkost z tepelné izolace. Vzhledem k tomu je v případě řešení odvodu spalin v nízkoenergetických nebo pasivních domech vhodnější použít systém ABSOLUT, který je mimořádně těsný. Totéž platí i v případě objektů s řízeným větráním.

Funkce systému

• Je určen pro odvod spalin od spotřebičů na všechny druhy paliv
• Pro spotřebiče závislé na vzduchu v místnosti (typu B)
• Komínový systém odolný při vyhoření
• Komínový systém odolný vůči vlhkosti

Připojení spotřebičů do 160°C

Pro rychlé a jednoduché napojení kouřovodů různých průměrů je určen napojovací adaptér. Díky pružnému osazení koriguje napojovací adaptér Schiedel nejen rozměrové rozdíly, ale také eliminuje výškové a úhlové tolerance napojení kouřovodu. Napojovací adaptér Schiedel kompenzuje pnutí a bezpečně zamezuje přenosu zvuku v pevném materiálu mezi systémem kouřovodu a komínem.

Rozměrová tabulka

Spotřebiče na tuhá paliva

Při připojování spotřebičů s vyšší teplotou spalin je důležité dilatačně oddělit kovový kouřovod od keramického hrdla sopouchu tak, aby spoj těsnil, avšak aby zároveň eliminoval rozdílné rozměrové změny obou materiálů při změnách teploty.

Napojovací díl na UNI*** PLUS

Přechodový díl řeší optimální napojení kouřovodů různých průměrů na systém UNI*** PLUS.

Přechod z TechnoFix 1000

Redukovaný přechod z TechnoFix 1000

Přechodové díly jsou součástí nerezových systémů Schiedel

Elegantní a bezproblémové řešení připojení kouřovodu krbových kamen různých průměrů v černém provedení. Řeší pohledovou část - rozetu.

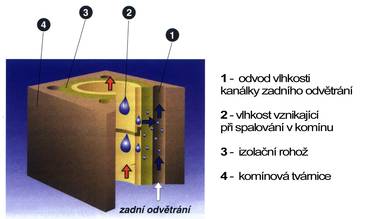

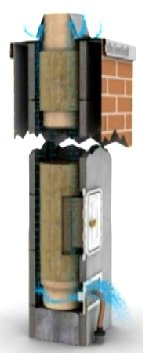

Funkce zadního odvětrání

Funkcí tzv. zadního odvětrání se vyznačují všechny třísložkové komíny s vloženou tepelnou izolací z minerálních vláken. U systému UNI*** PLUS vzduch prochází mřížkou v patě komína do 4 kanálků v rozích tvárnice a vystupuje pod kónickým vyústěním do venkovního prostoru. Kanálky zadního odvětrání slouží k provětrávání izolačních rohoží a zabrání tak jejich zvlhnutí a ztrátě tepelně - izolačních vlastností. Kanálky nejsou určeny pro vedení instalací ani pro provedení statického zajištění
Pro dlouhodobou spolehlivost systému musí být celá cesta průchozí.

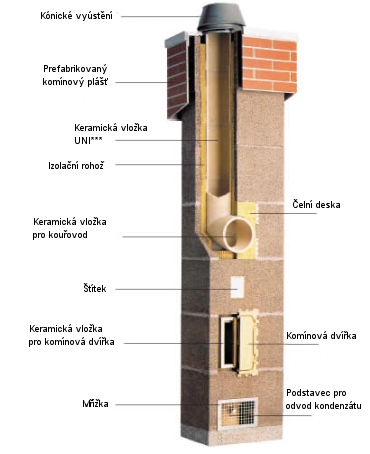

Schéma systému UNI*** PLUS

Schéma - řez komínovým systémem UNI*** PLUS s nadstřešní částí řešenou pomocí prefabrikovaného komínového pláště z vláknitého betonu s cihlovou strukturou.

Konstrukční řešení

Schiedel UNI*** PLUS je třísložkový komínový systém odolný vůči vlhkosti s tepelnou izolací z minerálně vláknitých rohoží a s vnitřní keramickou vložkou kvality UNI***.

Dodává se v průměrech 14 až 40 cm, v jednoprůduchovém nebo v průměrech 14 až 20 cm také ve dvouprůduchovém provedení včetně varianty s víceúčelovou šachtou.

Komínová tvárnice

Komínová tvárnice je vyrobena z lehčeného betonu. Minimální pevnost v tlaku je 4 MPa. Výška tvárnice 33 cm. Komínová tvárnice tvoří nosný prvek systému. Je samonosná a nesmí být svazována (musí být oddilatována) s ostatními konstrukcemi stavby (stropy, stěny, příčky, podlahy). Předepsané otvory se do tvárnic vyřezávají úhlovou bruskou. Kanálky zadního odvětrání slouží k provětrávání izolačních rohoží a zabrání tak jejich zvlhnutí a ztrátě tepelně - izolačních vlastností.

Keramická vložka UNI***

U systému UNI*** PLUS se používají keramické vložky v základním rozměru 33 cm. Vložky jsou opatřeny zámkovými spoji, proto je nelze krátit. Spojují se spárovací hmotou Rapid, u větších průměrů také suchou spárovací směsí, která se před zpracováním mísí s vodou ve stanoveném poměru.     Keramická vložka je odolná při teplotních změnách, odolává kyselinám a korozi. Napojení spotřebičů se provádí pomocí celokeramických tvarových T kusů délky (není-li uvedeno jinak) 66 cm.

 Keramické vložky se v systému osazují tzv. ''po vodě'' a vzájemně se spojují dodávanou spárovací hmotou. Spáry se na vnitřní straně začišťují houbičkou tak, aby byly zcela vyplněny.

Statické zajištění

Statické zajištění komína se navrhuje s přihlédnutím k jeho poloze, výšce a provedení nadstřešní části, zajištění uvnitř budovy a také místním klimatickým podmínkám. Pro zajištění je možno systémově použít například kotevní prvek do krovu v kombinaci s některou ze statických souprav

Schéma

KOP

Doporučené zásady

Doporučené zásady pro použití statické soupravy v závislosti na způsobu provedení nadstřešní části komínového systému UNI*** PLUS. V tabulce uvedené hodnoty jsou orientační a nenahrazují statický výpočet.
