Krátká charakteristika

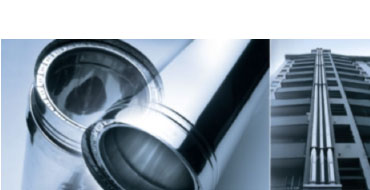

Nerezový dvouplášťový systém Schiedel ICS50 je univerzální třívrstvý komínový systém, který umožňuje odvod spalin od všech typů spotřebičů na všechny druhy paliv (pevná, kapalná i plynná). Systém ICS50 je vhodný pro všechny systémy vytápění, pro podtlakový i přetlakový provoz.

Vlastnosti a použití

Komínový systém ICS50 je použitelný pro konstrukci samostatných i společných komínů. Nízká hmotnost a snadná montáž dávají předpoklad k použití systému také jako fasádní komíny.

V rámci systému ICS50 je k dispozici ucelená řada komínových nástavců na keramické komíny Schiedel.

Ze systému je možno vytvořit kompletní spalinovou cestu složitějšího tvaru, to je jak vlastní komín, tak i kouřovod.

Záruční podmínky

Záruka na systém bude uznána při dodržení níže uvedených podmínek:

• odtah spalin byl proveden výhradně z prvků systému ICS 50, při dodržení všech obecně platných předpisů a norem, a také dle platných podkladů firmy Schiedel.
• montáž byla provedena firmou, která byla k tomu prokazatelně proškolena a má k této činnosti oprávnění.
• hotové dílo bylo převzato zadavatelem bez viditelných vad a nedodělků a k tomuto existuje zápis.
• na spalinové cestě byla před uvedením do provozu provedena revize v předepsaném rozsahu a byla vydána revizní zpráva dle ČSN 734201:2002.komínový systém je provozován dle deklarace poskytovatele záruky a je pravidelně a prokazatelně udržován a čištěn a revidován dle platných předpisů a norem.
• spaliny nesmí obsahovat sloučeniny chloru, např. halogeny ze spalovacího vzduchu nebo digoxiny z hnojiv obsažených v palivu.

Záruka zaniká v případech:

• neodborné manipulace s prvky systému
• neodborné montáže
• neodborné údržby a čištění
• montáže neoprávněnou, neproškolenou firmou
• při poruchách, jejichž příčinou byla vyšší moc
• při škodách, způsobených nepředvídatelným působením živlů
• při změnách na stávajícím topném systému
• při působení polétavé rzi
• při použití nevhodných vymetacích a čistících nástrojů
• při jiném než vymezeném použití
• kdy spalovací vzduch obsahuje sloučeniny chloru, např. halogeny ze spalovacího vzduchu nebo digoxiny z hnojiv obsažených v palivu
• kdy dojde k poškození celistvosti vložky vlivem mechanického působení nespalných částí pevného paliva

Funkce systému

• Univerzální systém
• Široká oblast použití
• Odolný vůči vlhkosti
• Při použití těsnění i pro přetlakový provoz
• Jednoduchý přechod z jednoplášťových systémů
• Vnitřní i venkovní montáž
• Pro volně stojící komíny

Oblast použití

Potřebujeme-li řešit odvod spalin a přitom dispozice a konstrukce budovy nám neumožňuje stavbu klasického komína, tak v systému ICS50 můžeme najít vynikající řešení. Pro přetlakový provoz stačí vložit do připravených drážek v hrdle silikonové těsnění. Je vhodný i pro kondenzační kotle. Bez těsnění je systém použitelný v podtlakovém režimu až do teploty 600°C. S těsněním je možné systém použít v přetlaku až do 200Pa a do teploty 200°C.

Široká nabídka příslušenství a tvarovek umožňuje provádět i složité odvody spalin bez nutnosti výroby atypických prvků.

Systém se také vyznačuje dokonalým vnějším vzhledem, je proto využíván často jako působivý architektonický prvek jak v interiéru, tak v exteriéru.

Společné komíny

Komínový systém ICS50 lze ve speciální úpravě použít jako společný komín. V takovém případě je do komínového průduchu zaústěno více uzavřených spotřebičů, které nasávají vzduch pro spalování z venkovního prostoru. Příkladem může být použití v panelovém domě, při odvodu spalin z kotlů v jednotlivých bytech. Musí se jednat o uzavřené plynové kotle v provedení ''C''. Komínem jsou odváděny spaliny a spalovací vzduch je přiváděn z fasády.

Schéma systému Schiedel ICS50

Schéma - možná skladba komponentů systému Schiedel ICS50 při montáži uvnitř a vně objektu.

Konstrukční řešení

Schiedel ICS50 je lehký třísložkový komínový systém s vnitřní nerezovou vložkou, tepelnou izolací a vnějším pláštěm z ušlechtilé oceli.

Dodává se v průměrech 150 až 700 mm respektive na vyžádání i větších průměrů.
Komínový díl

1. Spojování

Systém je proveden tzv. „po vodě“ tj., že vznikající kondenzát ze spalin uvnitř komína a dešťová voda z venku nemůžou pronikat do izolační vrstvy, která tím pádem nevlhne a uchovává si izolační vlastnosti. Pro zpevnění a statické zajištění je každý spoj fixován vnější sponou, která je automaticky součástí každého prvku tvořící spalinovou cestu.

2. Vnější plášť

Vnější plášť je proveden z ušlechtilé nerez oceli (1.4301) o síle materiálu 0,6 mm.

3. Vnitřní vložka

Vnitřní vložka je identická s vložkami systému Prima1. V signě je vytvarovaná drážka pro silikonové těsnění. Systém je proveden tak, že každá vložka dilatuje zvlášť a hmotnost komínového tělesa se do vynášecích prvků přenáší jenom vnějším pláštěm. To znamená, že u dlouhých komínů nedochází k extrémnímu pohybu vložky vlivem změny teploty uvnitř komína. Vnitřní vložka je s vnějším pláštěm spojena pouze bodově, takže tepelné mosty jsou zanedbatelné.

4. Tepelná izolace

Tepelná izolace sestává z vysoko jakostního minerálního vlákna s objemovou hmotností min. 100 kg/m3
Výroba

Komínové vložky a plášť systému ICS50 jsou vyráběny zakružováním nerezových plechů a následným podélným svařováním na plazmových, nebo WIG automatech. Technologie svařování zaručuje, že svárem tepelně ovlivněná oblast je nepatrná a nedochází k narušování vynikajících antikorozních vlastností materiálu. Vysokou kvalitu a funkčnost výrobků garantuje systém řízení výroby s certifikátem ISO 9001 a hlavně odborná způsobilost a zkušenosti lidí podílejících se na vývoji a výrobě systému.

Statické zajištění

Komínový systém ICS50 lze zakládat na dno s odpěrou umístěné přímo na podlahu, nebo na dno s odvodem kondenzátu připevěné na konzoli, která je osazena na svislé konstrukci. Na fasádě je třeba kotvit každé 3,5 m komína. Volný přesah komína může být max. 1,5 m (s běžnými sponami) resp. 2,5 m se statickými sponami. Pro kotvení se používají speciální kotevní prvky.

Volný přesah

a [m] - odstup kotevních prvků 3,5 m
b [m] - do 3 m bez dalšího zajištění, nad 1,5 m místo běžných spon statické spony

Schéma

Příklady sestav
